Типовые узлы соединения ростверка со сваей

После монтажа винтовых свай верхнюю часть фундамента необходимо связать между собой в единую жесткую конструкцию, то есть сделать обвязку – РОСТВЕРК, обвязка также равномерно распределит вес возводимого сооружения на основание.

Ростверк может быть из дерева, метала, бетона.

Ростверк из бруса 200х200

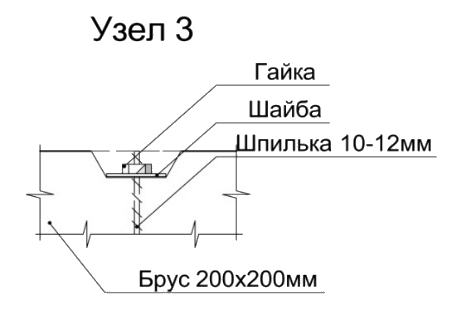

Обвязочный брус (ростверк) притягивается жестко к оголовку сваи через шпильку с диаметром 1012мм. Для того чтобы предотвратить гниение ростверка, брус необходимо обработать антисептиком, также между брусом и оголовком сваи нужно проложить гидроизоляцию желательно на основе нетканых материалов, так как на пяте контакта сваи с брусом будет образоваться конденсат, что приведёт к тому что начнётся загнивание древесины и коррозия железа. После завершения всех сварочных работ на все сворные соединения необходимо нанести антикоррозийный состав.

Вариант 1

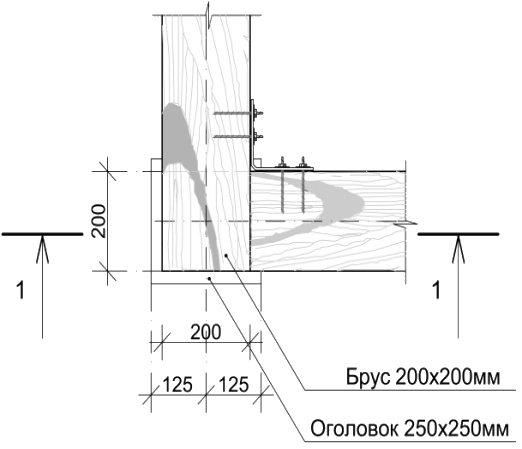

uzel soedineniy derevynnogo rostverka s ogolovkom vintovoi svai 1   uzel soedineniy derevynnogo rostverka s ogolovkom vintovoi svai1 1

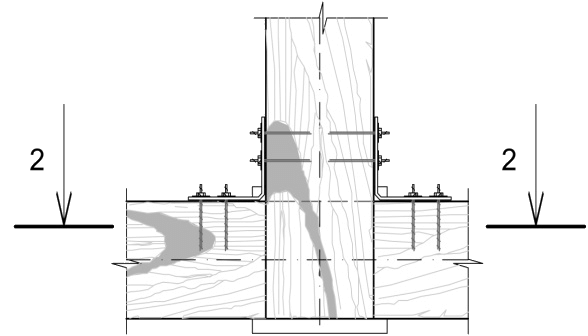

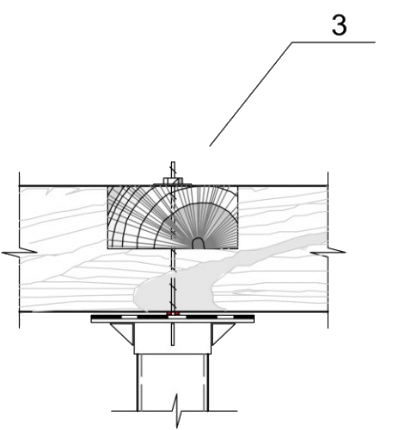

 uzel soedineniy derevynnogo rostverka s ogolovkom vintovoi svai 2 uzel soedineniy derevynnogo rostverka s ogolovkom vintovoi svai 2 1   uzel soedineniy derevynnogo rostverka s ogolovkom vintovoi svai 2 3
 Вариант 2

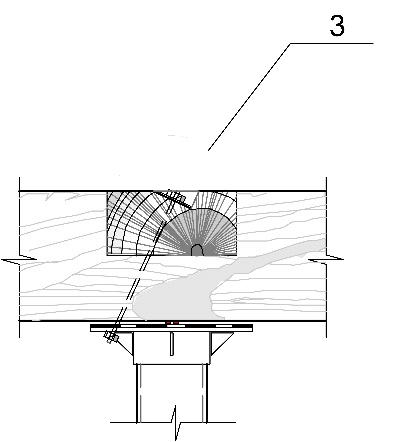

soedineniy derevynnogo rostverka s ogolovkom vintovoi svai 2 soedineniy derevynnogo rostverka s ogolovkom vintovoi svai 2 1



Ростверк из метала (швеллер)



Использование швеллера для обвязки свай:

При использовании швеллера с размером №24 и более для равномерного распределения нагрузок между швеллером и основанием сваи, необходимо к верхнему основанию сваи наварить дополнительно косынки из метала, это дополнительно укрепит, а также распределит нагрузки на верхнее основание винтовой сваи.  После завершения всех сварочных работ на все сворные соединения необходимо нанести антикоррозийный состав.

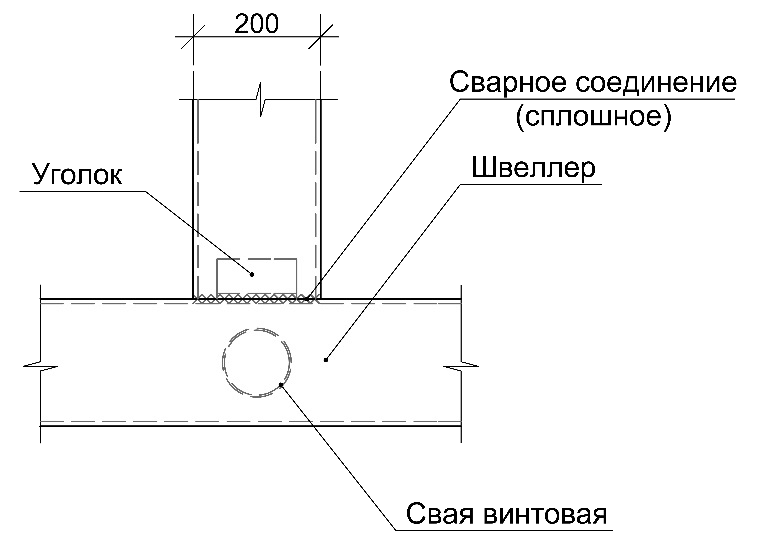

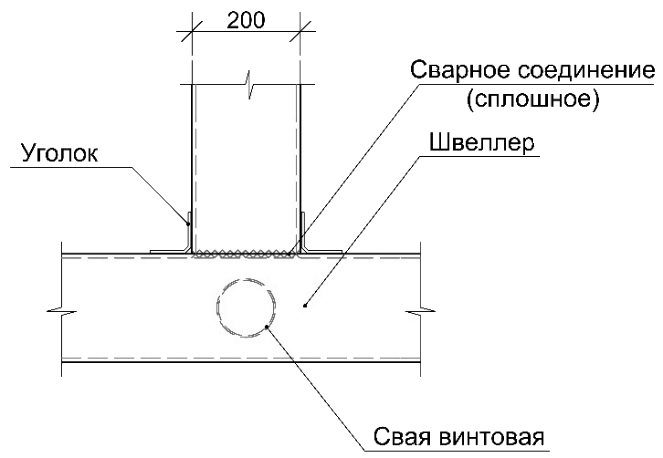

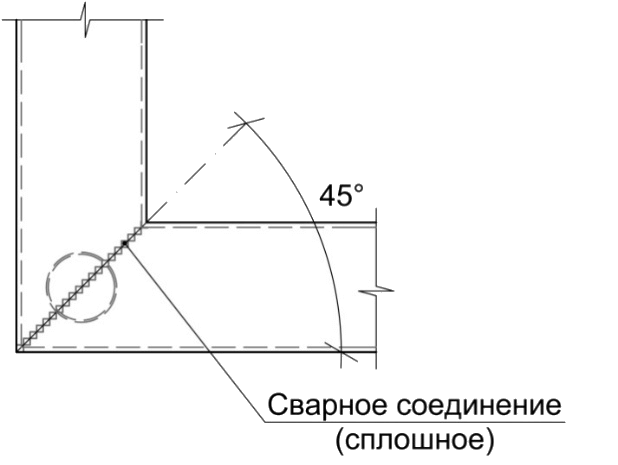

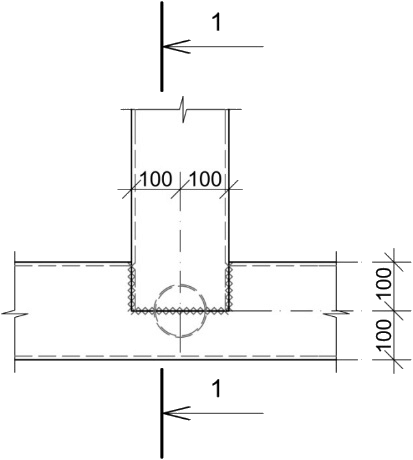

soedineniy rostverka is shvelera s ogolovkom vintovoi svai 1 soedineniy rostverka is shvelera s ogolovkom vintovoi svai 1 1 soedineniy rostverka is shvelera s ogolovkom vintovoi svai 1 2

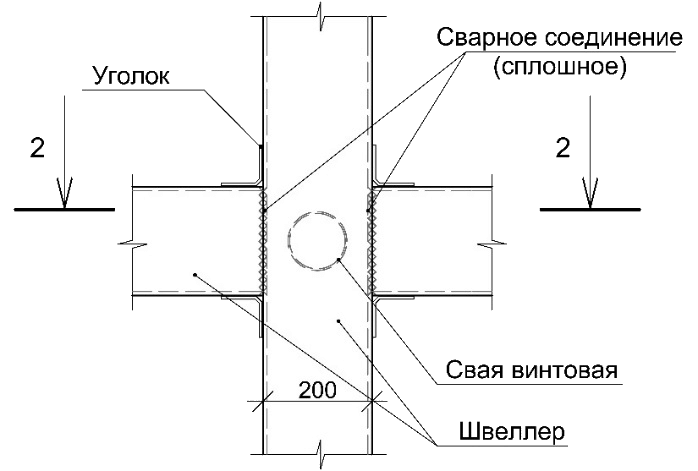

soedineniy rostverka is shvelera s ogolovkom vintovoi svai 1 3 soedineniy rostverka is shvelera s ogolovkom vintovoi svai 1 4 soedineniy rostverka is shvelera s ogolovkom vintovoi svai 1 5
  soedineniy rostverka is shvelera s ogolovkom vintovoi svai 1 6



Основные типовые узлы для создания конструктивной жесткости фундамента из винтовых свай.



Такие схемы крепления применяются в случаях когда:
При высоте цоколя от 0,7м-1м. Использование сваи: Однолопастная
При высоте цоколя от 1м-1,5м. Использование сваи: Двухлопастная

Сварочные работы должны проводится согласно СНИП 3.03.01-87 «НЕСУЩИЕ И ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ» СП 105-34-96 «Производство сварочных работ и контроль качества сварных соединений» Используемая марка стали для косынок ( ст 3сп толщина 5мм)
Перед тем как приступить сварочным работам, необходимо хорошо зачистить сваи в местах сварочных работ от антикоррозийного покрытия. После завершения всех сварочных работ на все сворные соединения необходимо нанести антикоррозийный состав.

Вариант 1
soedineniy rostverka is shvelera s ogolovkom vintovoi svai visota 700 1000mm soedineniy rostverka is shvelera s ogolovkom vintovoi svai visota 700 1000mm 1



Вариант 2

soedineniy rostverka is shvelera s ogolovkom vintovoi svai visota 700 1000mm 2

Такие схемы крепления применяются в случаях когда:
При высоте цоколя от 1м-1,5м. Использование сваи: Однолопастная
При высоте цоколя более 1,5м. Использование сваи: Двухлопастная

Сварочные работы должны проводится согласно СНИП 3.03.01-87 «НЕСУЩИЕ И ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ» СП 105-34-96 «Производство работ и контроль качества сварных соединений» Используемая марка стали для косынок ( ст 3сп толщина 5мм)
Перед тем как приступить сварочным работам, необходимо хорошо зачистить сваи в местах предпологаеммых работ от антикоррозийного покрытия. После завершения всех сварочных работ на все сворные соединения необходимо нанести антикоррозийный состав

Вариант 1

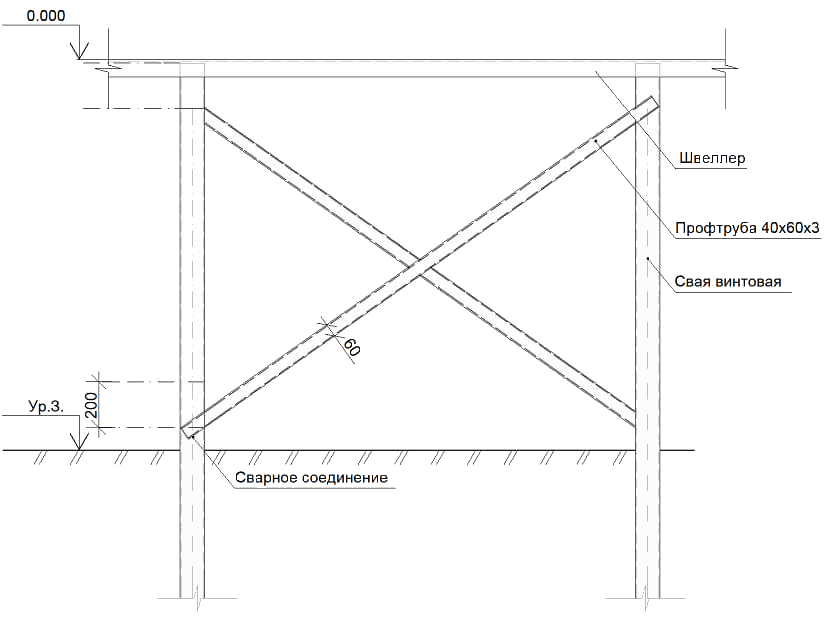

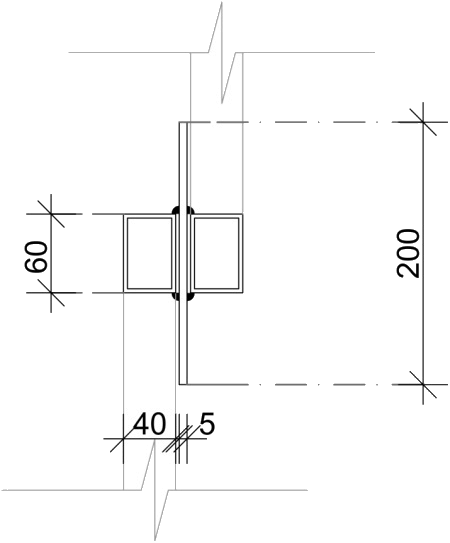

soedineniy rostverka is shvelera s ogolovkom vintovoi sva soedineniy rostverka is shvelera s ogolovkom vintovoi svi
 Вариант 2

soedineniy rostverka is shvelera s ogolovkom vintovoi sva
